- 名称： 全自动长U弯管机
- 编号：
- 浏览次数： 3110

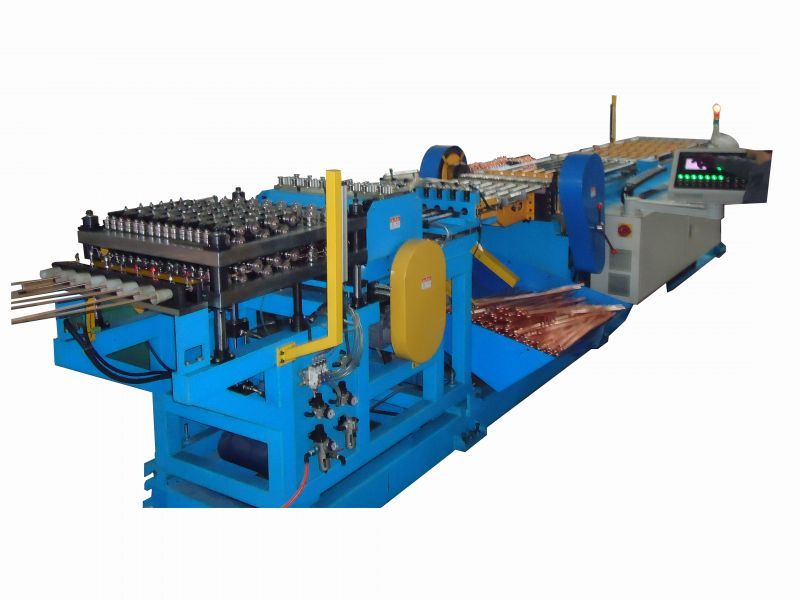

全自动长U弯管机
产品简介：
本设备也叫发夹管加工机，是用来加工生产空调行业使用的U形长铜管。配备有多组伺服盘管系统单独送料，采用AC伺服系统及可编程控制集中控制送料、校直、切断、弯曲、退料全过程，可根据客户生产工艺编程，人机界面采用角摸屏方式，可全自动生产。
特点
节能高效、自动化程度高、操作方便、外形美观、数控定长
主要技术参数（Technical Data）
|
型 号（Model） |
CUW- |
|
适用铜管规格 （Specification of copper tube） |
Φ5－Φ15.88mm |
|
弯曲中心距 (Center distance of bending) |
多中心距 （multi-centres） |
|
中心距个数 （number of centres） |
M1：单模型（single die） M2：双模型（double die） |
|
弯曲长度(Bending length) |
300mm~4500mm |
|
折弯铜管数(Number of copper tube) |
4-12根 （4-12rod） |
|
弯曲速度(Bending speed) |
12秒（每个循环）（L≤1000mm） 12s(per cycle)(L≤1000mm) |
|
弯曲部楕圆率 (Ellipticity of bending part) |
≤15% |
|
长U管长度精度 (Length precision of Long U pipe) |
±0.8mm |
|
长U管两端长度精度 (Length precision of two ends of Long U pipe) |
≤1.0mm |
|
控制方式 (Mode of control ) |
手动、点动、自动 （Manual,Jog ,Automatic） |
|
矫直度(Straightening) |
≤3mm(L=1000mm) |
|
切削收口率(Closing –in rate) |
10% |
|
工作电压(Work voltage) |
3相AC380V±10%(三相四线制)50HZ |
|
气压范围(Air pressure rate) |
0.4-0.6Mpa |
