- 名称： 数控螺纹管机（长管）
- 编号：
- 浏览次数： 2550

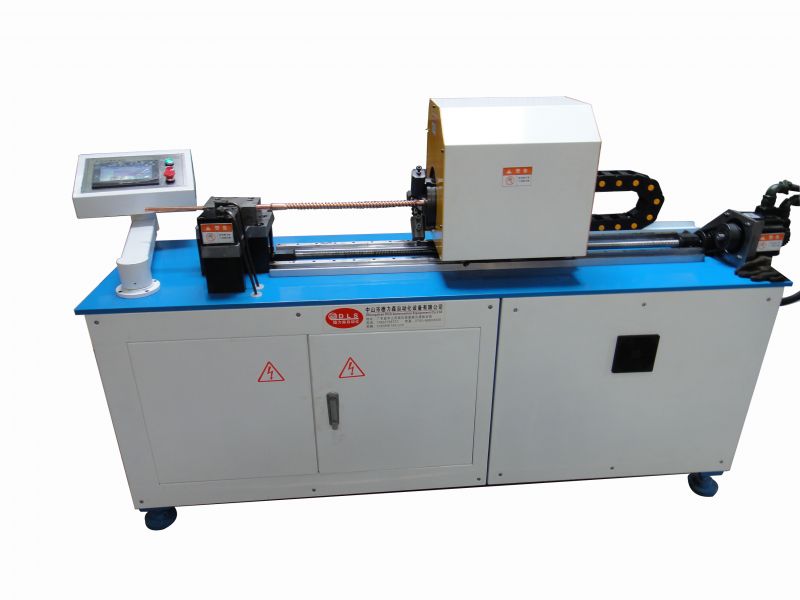

数控螺纹管机（长管）
用途: 该设备是在管材的表面利用波纹旋压工艺对管件进行滾压波纹加工，加工出螺纹状的沟槽。使制品具有更灵活、多方向、高强度的可弯曲性。其螺纹形状可通过操作控制部分对预设参数的改写而改变。该设备制品广泛用于空调机及其需要类似可弯曲性螺纹管的制品。
技术参数
|
项目 |
参数 |
|
适用铜管规格 |
Φ9.52-Φ30 |
|
壁厚小于 |
1.2mm |
|
材质 |
软态或半硬态 |
|
材料最大长度 |
10000mm |
|
最大有效加工长度 |
1200mm |
|
速度： 自动加工部分 |
50s/500mm |
|
总功率 |
4.4 KW |
|
整机外形尺寸（随动芯轴完全退出时） |
4x1.2x1.4（m） |
|
总重量 |
1100Kg |
管端成型机
用途
端末机是在铜管（或铝合金薄壁管）的管端加工专用设备。用于在管材端布扩口、缩口或封口以满足生产工艺的需要。主要应用于空调、热水器、飞机、汽车、等管路的管端加工。
|
最大加工管Max pipe dia |
铜、铝Φ30mm |
|
最大加工壁厚 Max work thickness |
2．5mm |
|
加工工位 Work station |
1~6 |
|
加工效率 Work efficiency |
3—6sec/cycle |
|
电控方式 Electic control mode |
PLC |
|
操作方式 Operation mode |
自动/手动/点动 Auto/Manual/Jog |
|
上料方式 Loading mode |
人工 manual |
|
驱动方式 Driving mode |
液压 hydraulic |
|
加工方式 Work mode |
冷墩+旋转加工 cool upending and spinning |
|
冲头行程 Heading travel |
100mm(adjustable) |
|
最大夹持力 Max clamping force |
4000kg |
|
最大夹持行程 Max clamping travel |
50mm |
|
最大加力量 Max stress |
4000kg |
|
最大加工深度误差 Tolerance of depth |
＜0.5mm |
|
最大同轴度误差 Tolerance of coaxial |
＜0.1mm |
|
电源Power |
三相3 phase 350V50HZ |
|
液压电机功率 Hydro motor power |
3.75KW |
|
液压系统压力Hydraulic system pressure |
8Mpa |
