- 名称： 数控开料弯管一体机
- 编号：
- 浏览次数： 2639

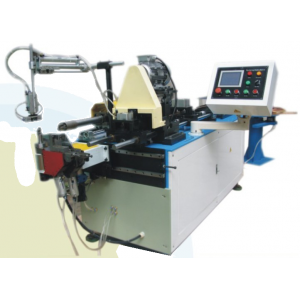

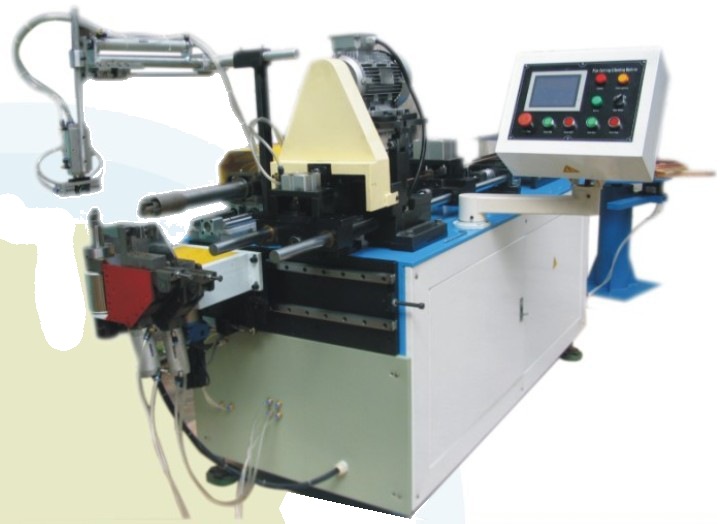

数控开料弯管一体机
用途：空调配管三维成型的全自动设备，可将盘型铜管经校直、定尺、无屑切断、三维弯管和全过程自动化。
结构特点：电动式放料架、无屑开料、数控定尺、三维数控弯管、数控移位、气动机械手卸料。
|
项目 |
Φ12.7 |
Φ20 |
||
|
弯管部分 |
加工管径×壁厚 |
Φ12.7×1.6mm |
Φ20×2mm |
|
|
弯曲半径 |
60mm/10mm |
100mm/15mm |
||
|
最大工件长度 |
1000mm |
1000mm |
||
|
直线送料轴 |
行程 |
0-1200mm |
0-1200mm |
|
|
速度 |
0-1000mm/sec |
0-1000mm/sec |
||
|
精度 |
±0.05mm |
±0.05mm |
||
|
空间旋转轴 |
角度 |
0-±360º |
0-±360º |
|
|
速度 |
0-600 º/sec |
0-600 º/sec |
||
|
精度 |
±0.05º |
±0.05º |
||
|
弯曲轴 |
角度 |
0-195º |
0-195º |
|
|
速度 |
0-300 º/sec |
0-180 º/sec |
||
|
精度 |
±0.05º |
±0.05º |
||
|
开料部分 |
一次送料行程 |
700mm |
700mm |
|
|
直线度公差 |
≤2‰ |
≤2‰ |
||
|
重复定长误差 |
≤0.6mm |
≤0.6mm |
||
|
管口内径缩口率 |
F<20% |
F<20% |
||
|
一次开料平齐度 |
|
≤0.5mm |
≤0.5mm |
|
|
电源 |
3相AC380；50HZ |
|||
|
气源压力 |
0．4－0.6Mpa |
|||
